Cách lắp đặt thước quang máy phay chi tiết

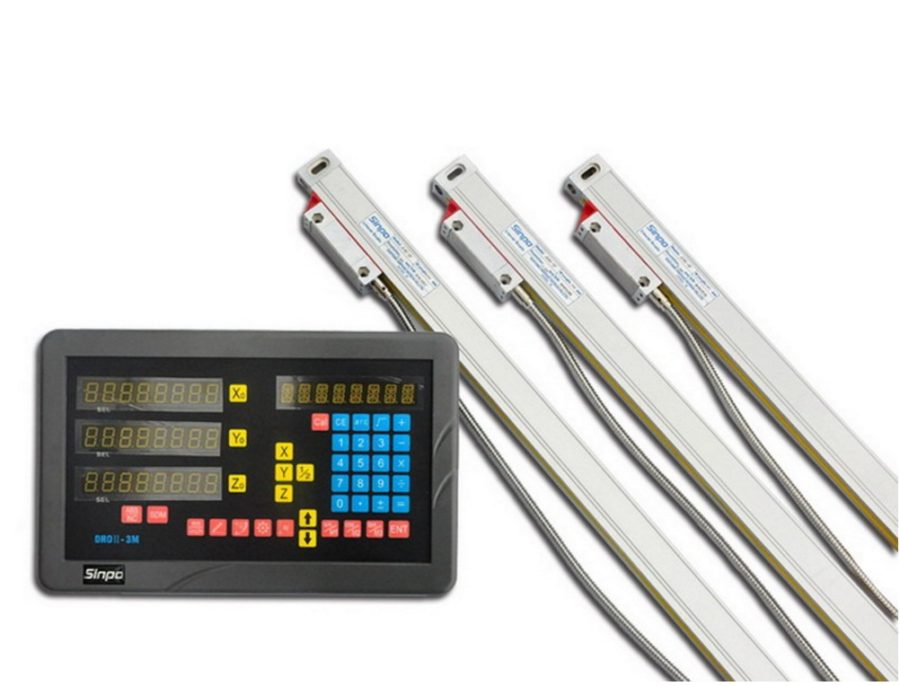

Thước quang là 1 dụng cụ rất cần thiết trong nghành công nghiệp gia công cơ khí chính xác. Đặc biệt là các máy công cụ như máy phay cơ, máy tiện, máy cắt dây, máy mài, máy doa….Thước quang giúp giảm thiểu tối đa sai sót khi gia công chi tiết, sản phẩm. Nâng cao năng suất lao động và giảm sự mệt nhọc của công nhân.

Thước quang có tác dụng chính là đo khoảng cách độ dài chính xác đến từng µm. Đa dạng 10µm, 5µm, 2µm, 1µm, 0.5µm, 0.1µm. Độ chính xác phổ biến thường dùng là 1µm, 5µm

Ở bài viết này, Làm thợ sẽ chia sẻ đến bạn cách lắp đặt thước quang máy phay chi tiết. Cùng tham khảo nhé!

Cách lắp đặt thước quang máy phay

Cách lắp đặt thước quang máy phay

Cách lắp đặt thước quang máy phay

Bước 1: Chuẩn bị

  • Thước quang hành trình phù hợp với máy. Ví dụ: Hành trình trục là 550mm thì chọn thước có hành trình là 570mm hoặc 600mm là phù hợp.
  • Bộ đồ gá, bu lông & ốc vít.
  • Bộ đồ khoan, mũi khoan taro…
  • Bộ rà thước (thước rà).
  • Bộ đồ gá thước quang máy phay

Cách lắp đặt thước quang máy phay

Thước quang máy phay, đồ gá và phụ kiện

Bước 2: Đặt thước vào vị trí dự kiến lắp, lấy dấu các vị trí bắt vít.

Lưu ý: Phải đặt thước sao cho khi máy di chuyển con chạy di chuyển không được vượt quá hành trình của thước. Điều này cực kỳ quan trọng vì liên quan đến tuổi thọ và độ bền của thước.

Cách lắp đặt thước quang máy phay

Lấy dấu lắp đặt

Bước 3: Tiến hành khoan, taro các vị trí đã lấy dấu

Thao tác giống bước 2

Cách lắp đặt thước quang máy phay

Bước 4: Bắt thước vào và tiến hành rà thước

Tiến hành lần lượt với 2 mặt: mặt trước & mặt bên sao cho thước phải song song với trục di chuyển của máy.
***Lưu ý: Đây là bước quan trọng nhất. Cần sự tỉ mỉ và cẩn thận cao vì liên quan đến độ chính xác của thước.

Cách lắp đặt thước quang máy phay

Rà thước quang máy phay

Bước 5: Lắp đầu đọc

  • Lấy dấu vị trí bắt đầu đọc
  • Khoan, taro vào các vị trí đã lấy dấu
  • Gắn đầu đọc vào bàn máy
  • Lắp đầu đọc thước quang máy phay

Cách lắp đặt thước quang máy phay

Bước 6: Lắp màn hình

Gắn màn hình vào vị trí sao cho dễ nhìn và dễ thao tác cho người vận hành máy.

Cách lắp đặt thước quang máy phayCách lắp đặt thước quang máy phay chi tiết kèm hình ảnh dưới đây hy vọng sẽ giúp ích cho những người thợ máy mới vào nghề. Hãy chia sẻ nếu bạn thấy bài viết này hữu ích nhé!
