Vị trí các mối hàn trong không gian có thể chia thành vị trí hàn sấp, vị trí hàn đứng, vị trí hàn ngửa và vị trí hàn ngang. Cùng Làm thợ tìm hiểu chi tiết hơn về 4 vị trí này nhé!

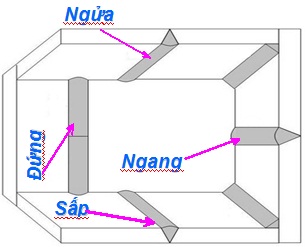

Vị trí các mối hàn trong không gian

Vị trí các mối hàn trong không gian

Vị trí các mối hàn trong không gian

Vị trí các mối hàn trong không gian

Hàn sấp:

Hàn sấp bao gồm những đường hàn phân bố trên mặt phẳng nằm trong góc từ (0 – 60)º so với mặt phẳng nằm ngang

Hàn đứng:

Hàn đứng bao gồm những đường hàn phân bố trên mặt phẳng nằm trong góc (60 – 120)º theo phương bất kỳ, trừ phương song song với mặt phẳng nằm ngang
Hàn đứng từ dưới lên gọi là hàn leo. Hàn đứng từ trên xuống gọi là hàn tụt

Hàn ngang:

Hàn ngang bao gồm những đường hàn phân bố trên mặt phẳng nằm trong góc (60 – 120)º theo phương song song với mặt phẳng nằm ngang

Xem thêmHướng dẫn sử dụng máy hàn que an toàn

Hàn ngửa:

Hàn ngửa bao gồm những đường hàn phân bố trên mặt phẳng nằm trong góc (120 – 180)º
Trong vị trí các mối hàn trên thì hàn sấp là vị trí hàn thuận lợi nhất và khó nhất là vị trí hàn ngửa

Các loại mối hàn và chuẩn bị cạnh hàn

Khi thiết kế và chế tạo các kết cấu hàn người ta thường sử dụng các loại liên kết mối hàn sau:

a) Mối hàn liên kết giáp mối

Mối hàn liên kết giáp mối là loại mối hàn đơn giản, dễ chế tạo và tiết kiệm được vật liệu.

Do vậy, mối hàn giáp mối được sử dụng rộng rãi.

Tùy thuộc vào chiều dày vật hàn mà có thể: gấp mép, không vát mép hoặc vát mép

b) Mối hàn liên kết góc

c) Mối hàn liên kết chữ T

Mối hàn liên kết chữ T có độ bền cao, đặc biệt là khi làm việc với tải trọng tĩnh. Do vậy mối hàn này được sử dụng khá rộng rãi, đặc biệt đối với các kết cấu làm việc chịu uốn.

Phụ thuộc vào chiều dày vật hàn mà có thể: vát mép 1 phía hoặc 2 phía, không váp mép

Như vậy là chúng tôi đã giới thiệu đến các bạn vị trí các mối hàn trong không gian. Để tìm hiểu thêm các bài viết liên quan đến lĩnh vực hàn, các bạn hãy thường xuyên ghé thăm chuyên mục thợ hàn taị website lamtho.vn của chúng tôi nhé!
