Tìm hiểu sơ đồ và cấu tạo thiết bị tưới nhỏ giọt thông minh

Sơ đồ cấu tạo thiết bị tưới nhỏ giọt thông minh

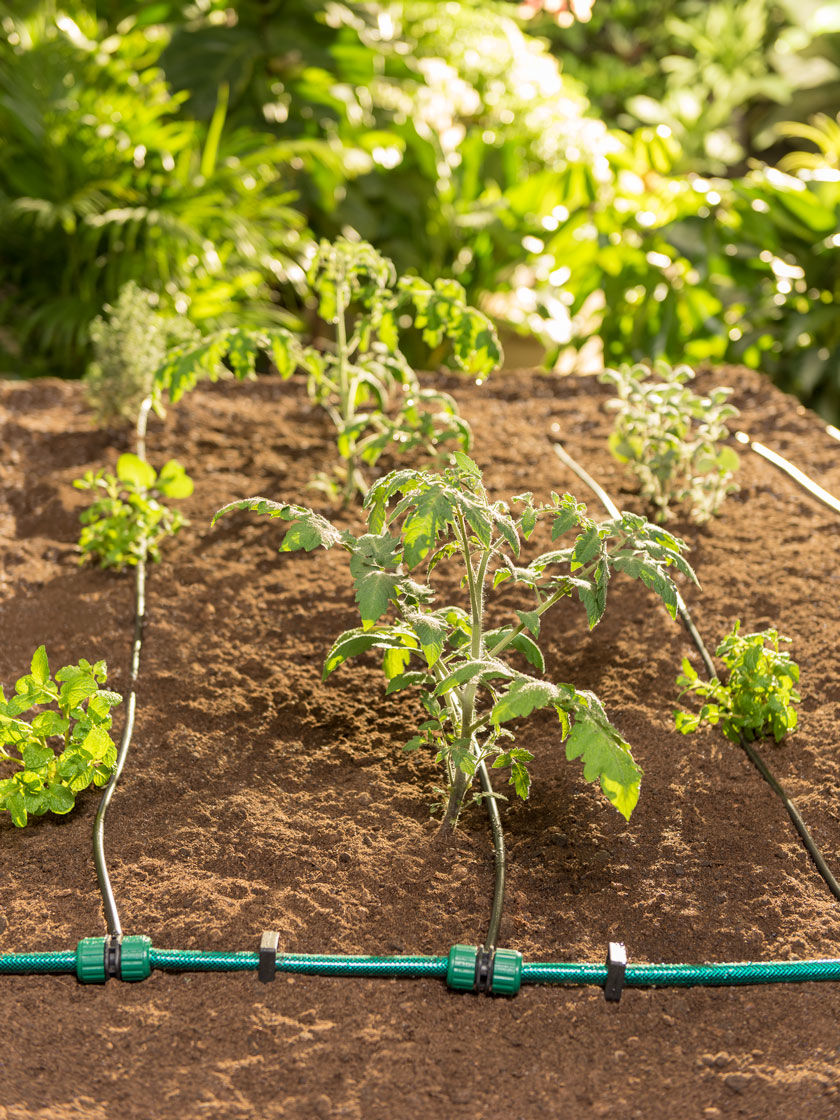

Thiết bị tưới nhỏ giọt được thực hiện bằng cách sử dụng các ống nhỏ để cung cấp nước trực tiếp đến gốc cây. Đây là hệ thống hiện đại, nhiều ưu điểm và rất thích hợp cho việc nuôi trồng. Hệ thống tưới nhỏ giọt cho phép cây nhận dinh dưỡng trực tiếp từ các đầu tưới. Vì vậy, giúp rễ cây phát triển tốt hơn và hấp thụ đủ lượng chất dinh dưỡng cần thiết.

Tuy nhiên bạn đã biết sơ đồ hệ thống tưới và cấu tạo của thiết bị tưới nhỏ giọt gồm những gì chưa. Hãy cùng Làm thợ tìm hiểu ngay dưới đây nhé!

Hướng dẫn chi tiết cách lắp đặt hệ thống tưới nhỏ giọt

Sơ đồ cấu tạo thiết bị tưới nhỏ giọt thông minh

Sơ đồ hệ thống thiết bị tưới nhỏ giọt

  • Bơm nước tưới
  • Thiết bị Lọc
  • Bồn chứa.
  • Ống dẫn nước chính.
  • Van.
  • Ống nhánh. Ống mềm 16mm, 20mm
  • Béc, ống tưới nhỏ giọt

Sơ đồ cấu tạo thiết bị tưới nhỏ giọt thông minh

– Nếu sơ đồ hệ thống tưới nhỏ giọt chọn là béc nhỏ giọt:

Bơm – Lọc – Bồn chứa – Ống dẫn nước chính – Van nhánh – Ống nhánh – béc tưới nhỏ giọt có áp.

– Nếu sơ đồ hệ thống tưới chọn là ống nhỏ giọt:

Bơm – Lọc – Bồn chứa – Ống dẫn nước chính – Van nhánh – Ống nhánh – ống nhỏ giọt bù áp.

Sơ đồ cấu tạo thiết bị tưới nhỏ giọt thông minh

Cấu tạo của thiết bị tưới nhỏ giọt cơ bản

  • Nguồn nước: Bồn chứa nước, Máy bơm nước (dinh dưỡng)
  • Hệ thống ống dẫn và đầu tưới nhỏ giọt (dây nhỏ giọt)
  • Hệ thống thiết bị đầu tưới nhỏ giọt
  • Bộ phận điều khiển tự động, bao gồm van điện điều khiển khu vực tưới, bộ lọc, bộ đếm số lần và thời gian tưới trong ngày.
  • Chậu cây và giá thể trồng (xơ dừa, trấu hun,…)
  • Đặc biệt, hệ thống tưới nhỏ giọt có thể kết hợp với bộ châm tự động, cung cấp phân bón (dinh dưỡng) khi tưới tiêu, cách này được gọi là tưới bón.

Sơ đồ cấu tạo thiết bị tưới nhỏ giọt thông minh

1. Nguồn nước cho hệ thống tưới nhỏ giọt:

Có thể là sông, hồ, giếng khoan. Chất lượng nước phải thoả mãn yêu cầu của tưới nhỏ giọt.

Để sử dụng có hiệu quả nguồn nước, cần phải xây dựng công trình dẫn nước cho hệ thống tưới nhỏ giọt, trữ và bơm nước. Đây gọi là công trình nguồn nước cho hệ thống tưới nhỏ giọt.

2. Hệ thống thiết bị đầu hệ thống tưới nhỏ giọt.

Thiết bị đầu hệ thống gồm máy bơm, động cơ, van khống chế, thiết bị lọc nước, hoà phân, đo nước và thiết bị bảo dưỡng. Thiết bị đầu hệ thống làm nhiệm vụ điều tiết, khống chế của hệ thống tưới nhỏ giọt.

Sơ đồ cấu tạo thiết bị tưới nhỏ giọt thông minh

3. Hệ thống ống dẫn và phân phối.

Gồm ống chính, ống nhánh, ống tưới nhỏ giọt  làm nhiệm vụ dẫn và phân phối nước, được chôn dưới mặt đất ở một độ sâu nhất định. Do quy mô khu tưới mà số cấp đường ống khác nhau.

Phân loại hệ thống tưới nhỏ giọt.

– Hệ thống tưới nhỏ giọt cố định trên mặt đất. Trong thời gian tưới, ống tưới nhỏ giọt và vòi tưới nhỏ giọt để cố định.

– Hệ thống tưới nhỏ giọt cố định dưới mặt đất.

– Hệ thống tưới nhỏ giọt di động. Ống tưới và vòi tưới nhỏ giọt di động từ vị trí này đến vị trí khác trong thời gian tưới.

– Hệ thống tưới nhỏ giọt gián đoạn: Nguyên lý là cách một khoảng thời gian phun nước một lần. Lưu lượng loại này gấp 4 – 10 lần so với loại thông thường.

Sơ đồ cấu tạo thiết bị tưới nhỏ giọt thông minh
