Cách lắp đặt hệ thống phun sương làm mát chi tiết bằng hình ảnh

Hướng dẫn cách lắp đặt hệ thống phun sương chi tiết nhất

Lắp đặt hệ thống phun sương vào mùa hè là một giải pháp làm mát tuyệt vời cũng như tạo độ ẩm cho các nhà hàng, trường học, quán bia, quán cafe, các nhà máy, khu chăn nuôi, chuồng trại, khu công nghiệp, tưới tiêu, tưới phong lan…có diện tích từ nhỏ đến lớn trong mùa nóng. Với chi phí đầu tư không quá lớn mà hiệu quả hơn so với các phương pháp làm mát truyền thống khác tốn chi phí hơn( điều hòa, máy lạnh, quạt hơi nước…). Đây xứng đáng là một giải pháp ưu tiên dành cho bất cứ ai đang có ý định đầu tư một hệ thống làm mát.

Nguyên tắc an toàn khi lắp đặt hệ thống phun sương

  •  Lắp máy phun sương trong nơi có mái che, không ẩm ướt
  • Tránh xa nguồn gây nóng, khí, chất lỏng dễ cháy
  • Luôn giữ phích cắm khô ráo
  • Không được sử dụng nước hay hóa chất để tảy rửa trực tiếp thiết bị
  • Phải đảm bảo đúng điện áp nguồn trươc khi kết nối với thiết bị. Nếu sử dụng sai điện áp có thể gây nguy hiểm cho người sử dụng và hư thiết bị (Diện áp 220V/50Hz).

Cấu tạo hệ thống phun sương làm mát cơ bản gồm:

Hướng dẫn cách lắp đặt hệ thống phun sương chi tiết nhất

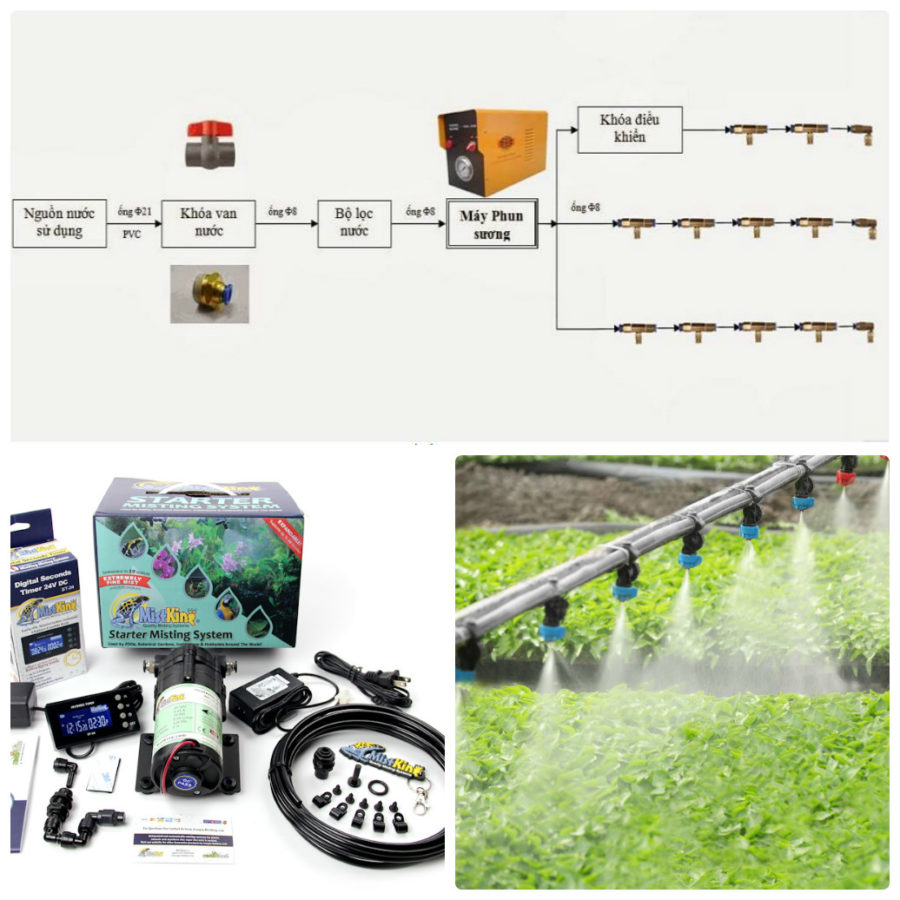

Sơ đồ lắp đặt hệ thống phun sương

  1. Máy phun sương.
  2. Bộ béc phun sương (chọn loại béc phù hợp với nhu cầu).
  3. Bộ lọc nước.
  4. Dây dẫn PE Φ 8mm.
  5. Thiết bị hẹn giờ mở tắt nguồn điện 220v (Nếu cần hẹn giờ phun, tưới định kỳ).

Bộ tưới phun sương gia đình

Hướng dẫn các bước lắp đặt hệ thống phun sương chi tiết

Bước 1: Định hình vị trí lắp đặt hệ thống phun sương

Khi bắt đầu quá trình lắp đặt bạn nên định vị được vị trí đầu phun và đầu phun cuối của hệ thống.

Hướng dẫn cách lắp đặt hệ thống phun sương chi tiết nhất

Bước 2: Lắp béc phun sương

Nối gắn béc sử dụng đầu nối có ngàm chuyên dụng. Chỉ cần lấy ống PE 8 ly đút vào vừa cứng sau đó rút nhẹ ra là khít. Khi muốn tháo ra chỉ cần dùng tay đè đầu nhựa xuống đồng thời tay kia rút ống ra.

Hướng dẫn cách lắp đặt hệ thống phun sương chi tiết nhất

Bước 3: Kết nối béc với ống

Sau khi xác định vị trí đi dây, đường ống nước thì bạn có thể gắn béc phun vào ống. Vị trí béc phun phụ thuộc vào vị trí đã xác định trước và để sẵn dây chờ

Gắn béc phun sương vào nối, cuối đường ống sử dụng béc cuối để hệ thống được khép kín.

Hướng dẫn cách lắp đặt hệ thống phun sương chi tiết nhất

Bước 4: Rẽ nhánh

Muốn rẽ ra thành nhiều nhánh trong hệ thống phun sương thì sử dụng nối chữ T hoặc ngã 4 để chia nhánh. Sau đó định vị dây lên tường, khung sắt thì bạn có thể dùng đinh móc hoặc dây rút.

Hướng dẫn cách lắp đặt hệ thống phun sương chi tiết nhất

Bước 5: Lắp đặt máy phun sương

Phần cấp nước vào máy phun sương: Bạn cắt một đoạn dây PE 8 ly cắm vào đầu OUT của lọc nước, đầu còn lại cắm vào IN WATER của máy bơm phun sương.

Sau khi hoàn thành việc đi dây ta tiến hành cấp nước cho hệ thống trước khi nước được đưa vào máy, sẽ qua bộ lọc nước và van khóa.

Hướng dẫn cách lắp đặt hệ thống phun sương chi tiết nhất

Đầu vào: Trước khi vào máy chúng ta sẽ gắn bộ lọc nước và van khóa theo thứ tự Nguồn nước -> Van khóa -> Lọc nươc -> Máy phun sương -> Béc phun sương.

Hướng dẫn cách lắp đặt hệ thống phun sương chi tiết nhất

Bước 6: Kết nối nguồn

Lắp máy phun sương vào bộ nguồn

Hướng dẫn cách lắp đặt hệ thống phun sương chi tiết nhất

Vận hành và kiểm tra lạ từng béc phun xem có chỗ nào bị rò rỉ không.

Hướng dẫn cách lắp đặt hệ thống phun sương chi tiết nhất

Lưu ý khi sử dụng:

  • Trước khi vận hành. Mở béc ở đầu cuối của tất cả các đường ống, mở van xả nước khoảng 2 – 3 phút để đường ống được sạch sau đó gắn béc phun vào vị trí cũ.
  • Trước khi khởi động máy, kiểm tra nguồn nước.
  • Mở van nước trước khi khởi động máy

Hướng dẫn cách lắp đặt hệ thống phun sương chi tiết nhất

Hệ thống phun sương cho vườn rau
